Фиксированные аттенюаторы

Что значит «уменьшение напряжения» и «рассеивание мощности»

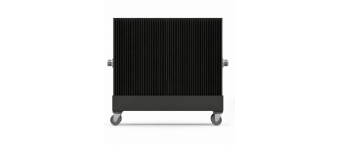

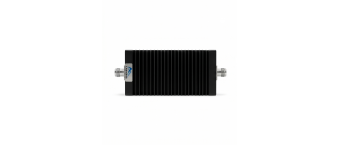

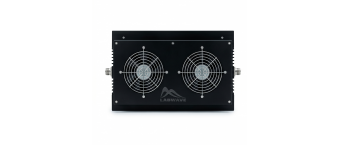

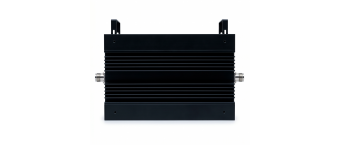

Аттенюаторы с фиксированным ослаблением — это по сути резистивные цепи (часто П‐ или Т‐типа), которые делят напряжение и часть мощности превращают в тепло. Например, аттенюатор на 10 дБ уменьшает мощность сигнала примерно в 10 раз, а напряжение — примерно в 3,16 раза. Вся «потерянная» мощность рассеивается на резисторах внутри корпуса, поэтому у мощных моделей делают массивный металлический корпус для отвода тепла.

Зачем нужно улучшение согласования с линиями

Главная причина, почему аттенюаторы реально улучшают согласование, — они искусственно «подтягивают» импеданс узла к стандартному значению линии (чаще всего 50 Ом или 75 Ом). Если нагрузка плохо согласована, часть сигнала отражается обратно, и в линии возникает стоячая волна (высокий КСВ). Аттенюатор с небольшим ослаблением (например, 3–6 дБ) заметно снижает отражение и тем самым улучшает КСВ даже при неидеальной нагрузке. Это особенно важно в ВЧ‐ и СВЧ‐трактах, где малейшее рассогласование портит измерения и снижает эффективность передачи.

Почему именно коаксиальные

Коаксиальные аттенюаторы — это конструктивное исполнение под коаксиальный тракт: у них есть коаксиальные разъёмы (SMA, N‐тип, BNC и т. п.) и внутренняя структура, рассчитанная на работу с волновым сопротивлением кабеля. Это нужно, чтобы:

• сохранить заданный импеданс (50 или 75 Ом) по всему тракту;
• минимизировать паразитные ёмкости и индуктивности;
• обеспечить равномерное ослабление в широком диапазоне частот (вплоть до десятков ГГц).

Поэтому, когда говорят «по способу подключения — коаксиальные», имеют в виду именно совместимость с коаксиальными линиями передачи, а не просто форму разъёмов.

Практические примеры

Защита входа анализатора спектра. На вход подают сильный сигнал — ставят фиксированный аттенюатор (например, 20 дБ), чтобы не перегрузить входные каскады прибора.

Улучшение КСВ в измерительном стенде. Если тестируемое устройство имеет неидеальный импеданс, небольшой аттенюатор перед ним снижает отражения и делает измерения стабильнее.

Выравнивание уровней между каскадами. В СВЧ‐системе нужно привести уровень сигнала к требуемому диапазону — используют аттенюатор с нужным ослаблением.

Если возникнут проблемы с подбором аттенюатора под конкретную задачу (измерение, защита прибора, согласование и т. д.) или по важным параметрам (частота, мощность, разъёмы), обратитесь к нашему консультанту. Он поможет подобрать и приобрести всё необходимое оборудование.
